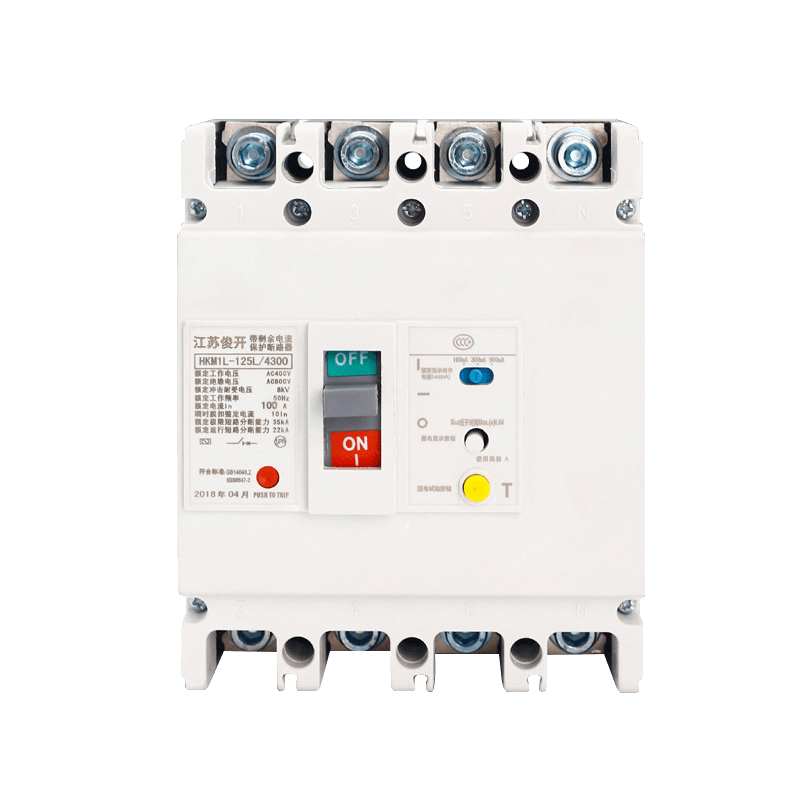

4P三相四線漏電保護器原理

       漏電保護器工作原理，正常工作時電路中除了工作電流外沒有漏電流通過漏電保護器，此時流過零序互感器(檢測互感器)的電流大小相等，方向相反，總和為零，互感器鐵芯中感應磁通也等于零，二次

繞組無輸出，自動開關保持在接通狀態(tài)，漏電保護器處于正常運行。當被保護電器與線路發(fā)生漏電或有人觸電時，就有一個接地故障電流，使流過檢測互感器內電流量和不為零，互感器鐵芯中感應出現磁通，其二次繞組有感應電流產生，經放大后輸出，使漏電脫扣器動作推動自動開關跳閘達到漏電保護的目的。

       從輸入端流過的電流要等于輸出端輸出的電流，而你的線方法是三條相線接在保護器上，可是零線是不是接在外面呢，另外輸入和輸出的零線是不是接在一起呢，如果是的話，那么漏電保護器是不工作的，另外如果是三相的漏電保護器的話最小是有三條線的，即三條相線和一條零線。
